Meraki MX 系列智能管理路由器
產品手冊
概 述
Cisco Meraki MX 路由器是那些擁有眾多分散站點的企業的理想選擇。 由于MX是 100% 智能管理解決方案， 其安裝和遠程管理都很簡單。 MX 擁 有一整套網絡服務， 因此無需多個設備。 這些服務包括 SD-WAN、7層防火墻、 web緩存、 4G故障切換和 Auto VPN。
基于MERAKI SD-WAN的智能站點間VPN
? 配備主用/主用 VPN 的 SD-WAN， 含基于策略的路由和動態
VPN路徑選擇。
? 遵從標準的 IPsecVPN 互聯互通。
? 從 MPLS 到 VPN 的自動故障切換。
? 客戶端 VPN： 為本地 Windows、 Mac OS X、 iPad和 Android 客 戶端提供 L2TP IPsec 支持， 無須每個用戶支付許可費用。
業內領先的智能管理解決方案
? 通過一個直觀的web控制面板提供統一的狀態防火墻、交 換、WLAN和移動設備管理。
? 基于模板的設置便于客戶從小規模部署擴展至數萬個設備。
? 基于角色的管理，可針對不同重要事件進行配置的郵件提醒，便于 審計的變更日志。
? 包含用戶、設備和應用使用詳情的匯總報告在Meraki數據中心歸 檔。
分支機構網關服務
? 內置DHCP、NAT、QoS和VLAN管理服務。
? Web緩存：加快常用內容的訪問速度。
? 負載均衡：將多條WAN鏈路整合為一個高速接口，并提供QoS、流 量整形和故障切換策略。
? 智能連接監測：自動檢測2層和3層中斷，并進行快速故障切換，包 括3G/4G USB調制解調器。

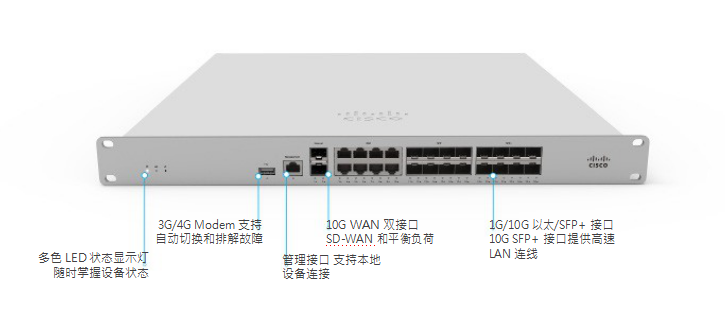

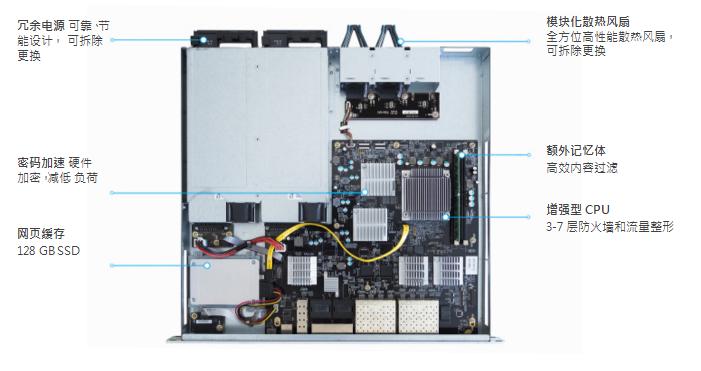

CISCO MERAKI MX 內面
圖中顯示的是 MX450，功能隨型號而異。

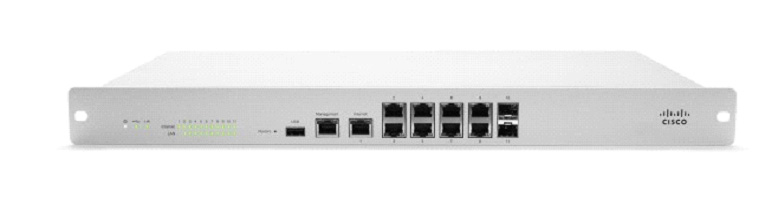

CISCO MERAKI MX 正面
圖中顯示的是 MX450，功能隨型號而異。
智能管理架構
MX建立在 Cisco Meraki 屢獲大獎的智能管理架構基礎之上，是業內唯一的 100% 智能管理解決方案。MX 設備實現了自行配置，從遠端自動接收策略和設置。強大的遠程管理工具提供全網可視性和可控性，讓用戶無需網絡知識也能進行管理。
Meraki服務提供無縫狀態防火墻和安全簽名更新，自動建立站點間 VPN隧道，并提供 24x7 網絡監測。此外，MX 直觀的基于瀏覽器的管 理界面無需用戶參加昂貴、耗時的培訓。

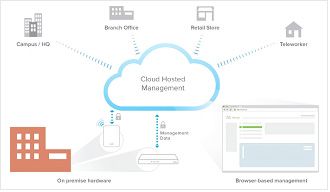

Cisco Meraki智能管理架構

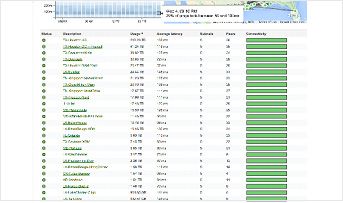

組織級安全評估

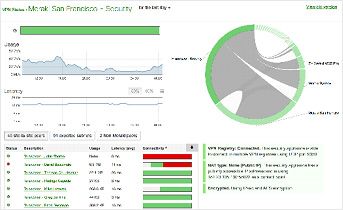

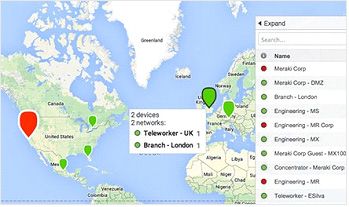

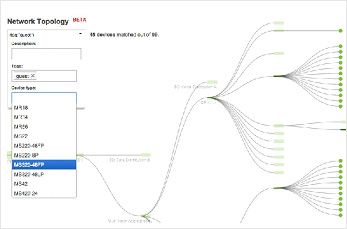

端到端網絡可視性和故障排除

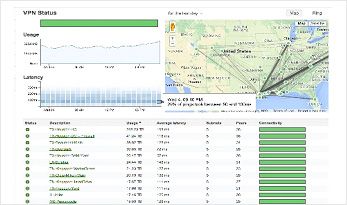

自動配置站點間 VPN

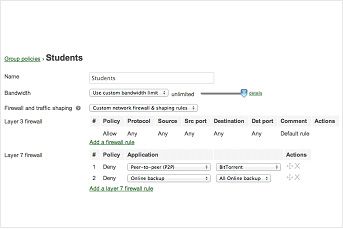

基于身份的策略管理
讓 SD-WAN 變得簡單
傳輸獨立性
具備負載均衡和故障切換功能的雙 WAN 端口可讓用戶使用 MPLS 和/或冗余的商用互聯網連接，從而獲得更大帶寬和更高的可靠性。
3G/4G故障切換
Cisco Meraki MX 支持全球各地的 3G/4G 服務提供商，可實現WAN連接的故障切換。Web 緩存功能臨時存儲視頻、媒體和 web 文檔，從而降低帶寬使用量，加快互聯網內容的下載速度。

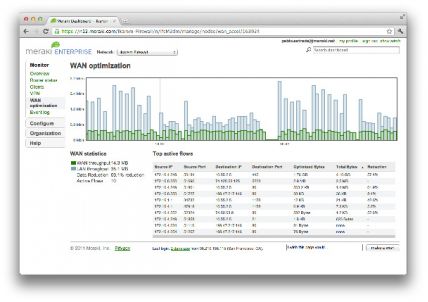

應用優化
7 層流量整形和應用優化優先級劃分可為任務關鍵型應用優化流量和用戶體驗。
智能路徑控制
MX采用動態 VPN 路徑選擇技術，根據丟包率、時延和抖動選擇最佳 VPN 上行鏈路?？啥x用于通過相應路徑發送相應流量的策略（例如，通過 MPLS 發送語音，通過 VPN 和寬帶發送http）。
安全連接
Cisco Meraki MX 路由器自動學習建立和維護使用 128 位AES 加密技術的 VPN 會話所需的 VPN 參數。一個獨特、基于遠端集中式的機制能夠跨越 WAN 自動互連 VPN 對等體和路由 WAN，并在動態的IP 環境中讓它們保持更新。
傳輸獨立性
智能路徑控制
應用優化
安全連接

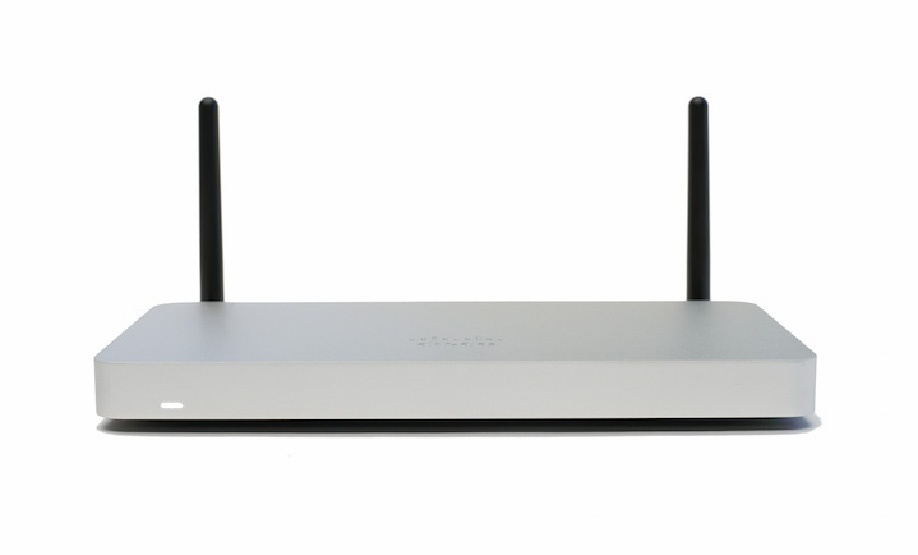

內置802.11ac無線技術
MX64W和 MX65W 緊密集成了Cisco Meraki 屢獲大獎的無線技術和 強大的MX網絡安全特性，是分支機構或小型企業的理想選擇。
?雙頻段 802.11n/ac，2x2 雙重空間串流 MIMO
?統一管理網絡安全和無線技術
?內置企業安全性和訪客訪問
內置PoE+
MX65和 MX65W 包含兩個802.3at（PoE+）端口。此項內置供電能力 無需額外硬件即可為重要的分支機構設備供電。
?兩個 802.3at（PoE+）端口共可提供60W電力
?可為 AP、話機、攝像頭以及其它支持 PoE 的設備供電，不需要
AC適配器、PoE 轉換器或非管理型交換機。

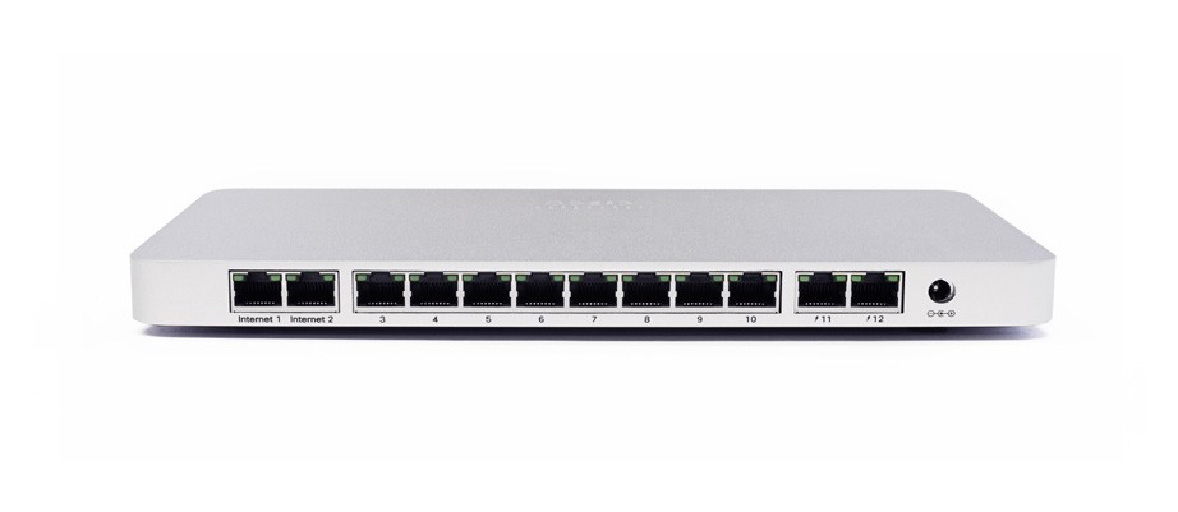

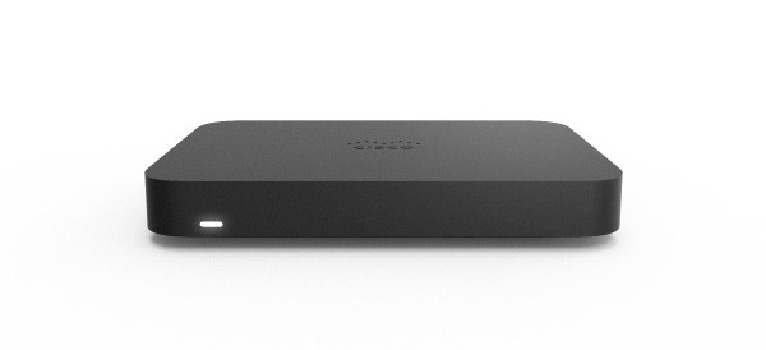

Z系列 Telecommuter Gateway
Z系列 Telecommuter Gateway（遠程辦公網關）Cisco Meraki 控制面 板和基于遠端的集中管理延伸至在家辦公的IT員工和管理人員。
借助 Cisco Meraki Auto VPN 專利技術，管理員可一鍵將 VoIP、遠程 桌面（RDP）等網絡服務延伸至遠端員工，提供有線和無線訪問，并通 過7層流量整形和優先級劃分提高最終用戶的生產力。
?2 x 802.11a/b/g/n/ac (2.4GHz or5GHz)射頻，2x2 雙重空間串流 MIM
?使用 Cisco Meraki Auto VPN 的站點間（IPsec）VPN
?7 層應用可視性和流量整形
配件
Cisco Meraki MX84、M100、MX250 和 MX450 型號支持熱插拔光模 塊，后者用于在配線柜和聚合交換機之間建立高速骨干連接。
Cisco Meraki 提供多款遵從標準的 GbE 和 10GbE 熱插拔模塊。經測 試，每臺設備還兼容多款第三方模塊。
MX84、MX100、MX250 和 MX450 用熱插拔（SFP）光纜
配件/光模塊
所支持的Cisco Meraki配件模塊。
型 號 | 說 明 |
MA-SFP-1GB-SX | MX84、MX100、MX250和MX450用Cisco Meraki 1 GbE SFP SX光纖模塊（1000BASE-SX，傳輸距離：550m） |
MA-SFP-10GB-SR | MX250和MX450用Cisco Meraki 10 GbE短距離SFP+模塊（10GBASE-SR，傳輸距離：400m） |
MA-CBL-TA-1M | MX250和MX450用Cisco Meraki 10 GbE Twinax線纜，含SFP+連接器（10GSFP+Cu，傳輸距離：1m） |
MA-CBL-TA-3M | MX250和MX450用Cisco Meraki 10 GbE TwinaxCable with SFP+Connector（s 10GSFP+Cu，傳輸距離：3m） |
MA-PWR-30WAC | Meraki MX64電源適配器（30 WAC） |
MA-PWR-90WAC | Meraki MX65電源適配器（90 WAC） |
MA-PWR-250WAC | Meraki MX250、MX450電源適配器（PSU） |
MA-FAN-18K | MX250和MX450用Meraki 18K RPM系統風扇 |
MA-ANT-MX | MX64W或MX65W用外置雙頻段偶極天線一對（連接器類型：RP-SMA） |
備注: 單模和多模光纖收發模塊配件種類請參考 meraki.com
電源線
每臺MX需要一條電源線。美國以外的客戶需要單獨訂購電源線。
SKU
MA-PWR-CORD-US
MA-PWR-CORD-EU
MA-PWR-CORD-UK
MA-PWR-CORD-AU
