產品概述

H3C S5130S-EI 交換機是新華三通信技術有限公司（以下簡稱H3C 公司）自主開發的二層千兆以太網交換機產品，是為要求具備高 性能、高端口密度且易于安裝的網絡環境而設計的智能型可網管交換機。

H3C S5130S-EI 系列以太網交換機提供 10/100/1000Base-T 自適應以太網端口或SFP光口、10G  SFP+光口。在企業網中，可以作為 接入設備提供千兆到桌面應用；在城域網或者行業用戶中，向下可以提供千兆接入最終用戶或匯接低端交換機，向上可以通過千兆 萬兆光纖或者鏈路聚合匯聚到大容量的 L3交換機。

H3C S5130S-EI 系列以太網交換機支持創新的 IRF（IntelligentReEIlient Framework，智能彈性架構）技術，用戶可以將最多9臺S5130EI

交換機連接，形成一個邏輯上的獨立實體，從而構建具備高可靠性、易擴展性和易管理性的新型智能網絡。

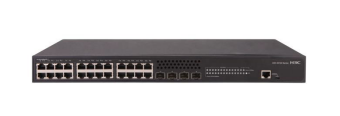

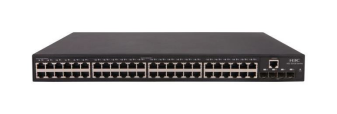

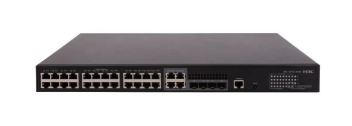

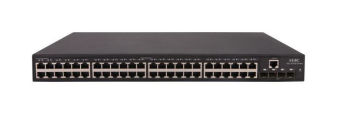

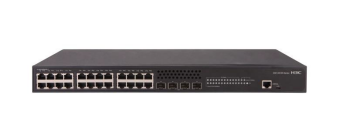

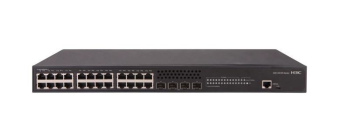

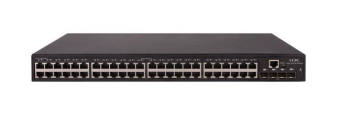

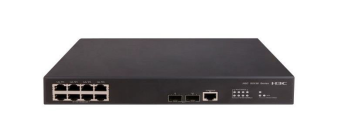

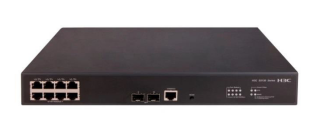

S5130S-10P-EI

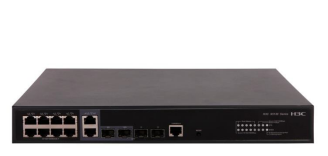

S5130S-12TP-EI

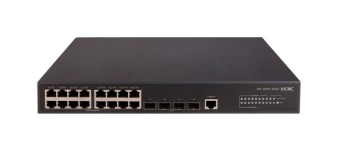

S5130S-20P-EI

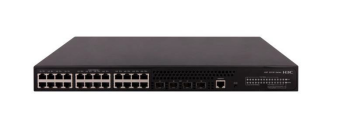

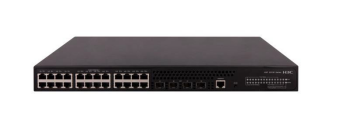

S5130S-28P-EI

 S5130S-52P-EI

S5130S-28S-EI

S5130S-52S-EI

S5130S-10P-HPWR-EI

S5130S-12TP-HPWR-EI

S5130S-20P-PWR-EI

S5130S-28P-PWR-EI

S5130S-28P-HPWR-EI

S5130S-28S-PWR-EI

S5130S-28S-HPWR-EI

S5130S-52P-PWR-EI

S5130S-52S-PWR-EI

S5130S-28F-EI

S5130S-52F-EI

S5130S-28P-EI-M

S5130S-52P-EI-M

S5130S-28S-EI-M

S5130S-52S-EI-M

H3C S5130S-EI 系列以太網交換機包含如下型號：

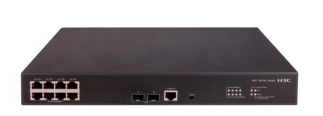

S5130S-10P-EI：8 個10/100/1000BASE-T 自適應以太網端口，2個千兆SFP端口；

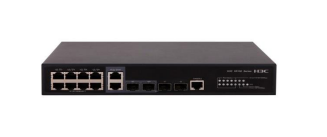

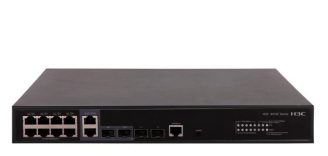

S5130S-12TP-EI：8 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口（其中有2個combo 口）；

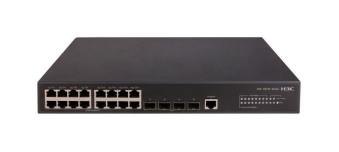

S5130S-20P-EI:  16 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

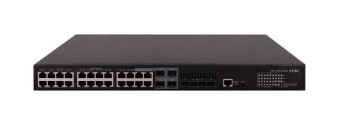

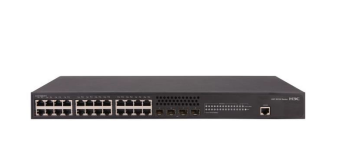

S5130S-28S-EI：24 個10/100/1000BASE-T 自適應以太網端口，4個萬兆SFP+端口；

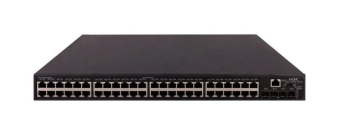

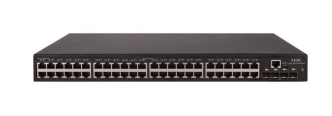

S5130S-52S-EI：48 個10/100/1000BASE-T 自適應以太網端口，4個萬兆SFP+端口；

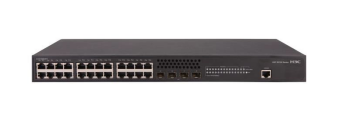

S5130S-28P-EI：24 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

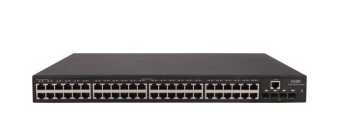

S5130S-52P-EI：48 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

S5130S-10P-HPWR-EI：8 個10/100/1000BASE-T 自適應以太網端口，2個千兆SFP端口；

S5130S-12TP-HPWR-EI：8 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口（其中有 2個combo 口）；

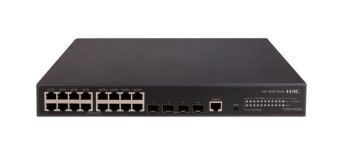

S5130S-20P-PWR-EI:  16 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

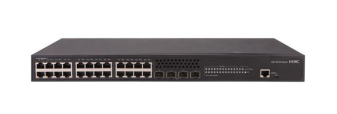

S5130S-28P-PWR-EI:  24 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

S5130S-28P-HPWR-EI:  24 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口（combo 口）；

S5130S-28S-PWR-EI:  24 個10/100/1000BASE-T 自適應以太網端口，4個萬兆SFP+端口；

S5130S-28S-HPWR-EI:  24 個10/100/1000BASE-T 自適應以太網端口（其中有 4個combo 口），4個萬兆SFP+端口；

S5130S-52P-PWR-EI:  48 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

S5130S-52S-PWR-EI:  48 個10/100/1000BASE-T 自適應以太網端口，4個萬兆SFP+端口；

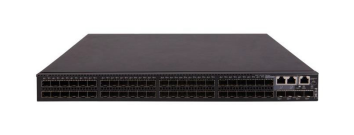

S5130S-52F-EI：48 個千兆SFP光口（其中有2個combo 口），4個萬兆SFP+光口；

S5130S-28P-EI-M:  24 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

S5130S-52P-EI-M:  48 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口；

S5130S-28S-EI-M:  24 個10/100/1000BASE-T 自適應以太網端口，4個萬兆SFP+端口；

S5130S-52S-EI-M:  48 個10/100/1000BASE-T 自適應以太網端口，4個萬兆SFP+端口；

S5130S-28TP-EI：24 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口（2個combo 口）；

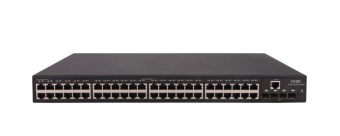

S5130S-52TP-EI：48 個10/100/1000BASE-T 自適應以太網端口，4個千兆SFP端口（2個combo 口）；

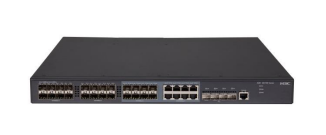

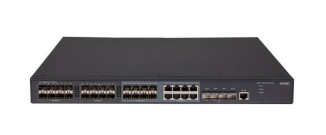

S5130S-28F-EI：24 個千兆SFP光口（其中有8個combo 口），4個萬兆SFP+光口；

產品特點

SmartMC（智能管理中心）

隨著網絡規模的增加，網絡邊緣需要使用大量的接入設備，這使對這些設備的管理工作非常繁瑣。SmartMC 的主要目的就是解決大量分散的網絡設備的集中管理問題。旨在解決小企業以交換機為主的運維任務。SmartMC 以設備內置及圖形化操作的 方式，實現對網絡的統一運維及管理SmartMC 四大業務板塊簡化中小園區運維及管理：

`智能管理：

主要包括設備角色選定、FTP服務器配置、全局配置及網管口配置等智能運維：

主要包括組管理、設備或組升級備份、監控及設備故障替換等可視化：

主要包括組網拓撲可視及管理、設備列表展示等智能業務：

主要包括用戶管理等：在創建了網絡接入類用戶并成功激活后，這些用戶可以通過一鍵布防的端口來訪問SmartMC 網絡內 部。

H3C S5130S-EI系列交換機可作為 SmartMC 的被管理設備，作為被管理設備連接到SmartMC 網絡，可實現輕松維護

豐富的業務性能

支持Internet 寬帶接入，主要支持中小企業網用戶的千兆接入，支持 VOD等多媒體服務，支持 VoIP 等時延敏感的語音業務。提 供支持組播的音頻和視頻的服務功能，提供千兆端口接入，提供萬兆或千兆上行。支持Jumbo  Frame，支持 802.1X，MAC認證， 端口安全，支持 LACP協議，支持 4K個VLAN，支持最大16K  MAC地址及黑洞MAC等特性，支持基于端口的二三層優先級自動映 射，支持基于端口的鏡像，支持重定向，支持端口隔離，支持訪問控制列表，支持端口限速，支持 IPv6，支持以太網OAM：

802.3ah  和802.1ag  (CFD:Connectivity  Fault  Detection，連通錯誤檢測）豐富IPv6 功能

IRF2（第二代智能彈性架構）

H3C S5130S-EI 系列交換機支持 IRF2（第二代智能彈性架構）技術，將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也 就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF 可以為用戶帶來以下好處：

簡化管理  IRF 架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務  IRF 形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化 了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展  可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF 架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠      IRF 的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF 系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF 系統由多臺成員設備組成，一旦 Master 設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N 備份；IRF 系統會有 實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現 1：N 的協議可靠性。

高性能      對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而 IRF 系統的性能和端口密度是 IRF 內部所有設備性能和端口數量的總和。因此，IRF 技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高 了設備的性能。

IRF3.1（縱向虛擬化）

H3C S5130S-EI 系列交換機產品支持 IRF3.1（Intelligent Resilient Framework 3.1）縱向虛擬化技術，通過 802.1BR技術將接入設備作 為遠程接口板加入主設備系統，在縱向維度上將核心層設備和接入層設備虛擬為一臺邏輯設備，以達到擴展 I/O 端口能力和進行 集中控制管理的目的。IRF3.1 技術可以簡化管理，大幅度降低網絡管理節點；簡化布線壓縮網絡層級，最終實現數據轉發平面虛 擬化。IRF3.1 縱向虛擬化技術可以為用戶帶來以下好處：

統一管理：IRF3.1 架構形成之后，連接到主設備就可以集中配置和管理架構內的所有成員，而不用物理連接到每臺成員設備上單獨配置。

統一安全策略：整網的安全策略只需在主設備上進行配置，避免了對全網設備逐一配置所帶來的潛在策略沖突，并大幅降低了安全部署工作量。

簡化網絡層級：支持大規模的遠程接口板擴展能力，傳統需要三層網絡架構才能實現的組網結構通過 IRF3.1 可以簡化為二層組網，網絡的物理和邏輯層次更為簡化，布線更加簡單。

簡化業務：IRF3.1 架構中的各種業務配置基于單一邏輯設備進行配置，這樣可以大幅簡化整網的VLAN、IP、路由、Mpls 等規劃注意事項。

方便維護：所有接入設備的配置和軟件版本均由主設備自動分配，新增設備的加入或離開時可以實現“熱插拔”和零配置，

不影響其他設備的正常運行，整網的故障排除也是單點的。

完備的安全控制策略

H3C S5130S-EI 系列交換機支持創新的單端口多認證 Triple 功能，在客戶端形式多樣的網絡環境中，不同客戶端支持的接入認證方 式有所不同，例如，有的客戶端只能進行 MAC地址認證（比如打印機終端），有的用戶主機進行 802.1X 認證，有的用戶主機只希 望通過 Web訪問進行Portal 認證。為了靈活適應這種網絡環境的多認證需求，S5130S-EI系列交換機支持單端口多認證的統一部署 方式，使得用戶可以選擇任何一種適合的認證機制來進行認證，且只需要通過一種方式的認證即可實現接入?？蛻舳颂峁?Guest Vlan 功能，使得為被授權的訪問端只能接入訪問特定的資源，并且會采取相應的策略，例如可以獲得 802.1x 客戶端、升級客戶端或者獲 得其他的升級程序等等。支持 Secure Shell V2（SSH V2）特性可以提供安全的信息保障和強大的認證功能，以保護以太網交換機不 受諸如 IP地址欺詐、明文密碼截取等等攻擊。

ARP 攻擊和ARP病毒作為局域網安全的第一大威脅，H3C S5130S-EI系列交換機支持豐富的 ARP防御功能，例如ARP Detection， 實現用戶合法性檢查功能和ARP報文有效性檢查功能，ARP限速，避免大量ARP報文對CPU進行沖擊等等。

H3C S5130S-EI系列交換機支持 EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接 入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整 個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的 整體防御能力。

豐富的QoS 策略

H3C S5130S-EI 系列交換機支持 L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目 的IP地址、TCP/UDP 端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持 SP、 WRR、SP+WRR 三種模式。同時還支持入/出方向雙向ACL、支持流量監管CAR功能、支持出/入方向的端口/流鏡像，用于對指定端 口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。同時 H3C S5130S-EI  系列交換機還支持 sFlow 功能，對網絡上的數據包進行采樣，在千兆/萬兆高速的網絡上精確地監控網絡流量，用于對網絡流量進行統計分析和控制。

SDN（軟件定義網絡）

軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術Openflow 通過將網絡的控制層和 數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提供了良好的網絡平臺。

S5130S-EI 系列交換機可支持OPENFLOW 1.3 標準支持普通模式和 Openflow 模式切換，支持大規格流表，配合 H3C SDN controller可輕松實現大規模二層架構組網并為現有網絡提供了快速添加用戶的功能；在大幅簡化網絡管理的難度的同時可顯著降低網絡維護 的成本。

出色的管理性

H3C S5130S-EI 系列交換機支持 SNMPv1/v2/v3（Simple Network Management Protocol），可支持OpenView 等通用網管平臺以及iMC智能管理中心。支持 CLI命令行，Web網管，TELNET，使設備管理更方便，并且支持 SSH2.0 等加密方式，使得管理更加安全。

H3C S5130S-EI 系列交換機支持基于 MAC地址劃分VLAN，很好的解決了移動辦公的智能靈活管理；結合特有的基于全局和VLAN下發ACL策略，在簡化用戶配置的同時，也大幅節約了硬件資源。

H3C S5130S-EI 交換機支持 BIMS 協議，能自動從服務器下載配置文件和應用程序，實現零配置啟動，大幅度降低了大型網絡和復雜網絡的初始配置工作量。

高可靠性

H3C S5130S-EI 系列交換機具備設備級和鏈路級的多重可靠性保護。硬件支持過流保護、過壓保護和過熱保護技術；支持電源和風 扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，這些設計使設備具備了很高的可靠性。

除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括 LACP/STP/RSTP/MSTP/Smart Link 等保護協議。支持 IRF2 智 能彈性架構，支持1：N 冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當網絡上承載多業務、大流量 的時候也不影響網絡的收斂時間，保證業務的正常開展。專業的防雷功能

專業的防雷功能

H3C S5130S-EI 系列交換機采用專業的內置防雷技術，支持業界領先的 10KV業務端口防雷能力，使其在比較惡劣的工作環境中也 能極大的降低雷擊對設備的損壞率。

綠色節能

H3C S5130S-EI 系列交換機采用最新節能芯片以及創新的架構設計方案，實現千兆交換機的最低功耗，給用戶帶來綠色、環保、節 能的全新網絡接入產品，降低用戶維護成本。

同時H3C S5130S-EI系列交換機采用多種綠色節能設計，包括 auto-power-down（端口自動節能），如果在一段時間內接口狀態始 終為 down，則系統自動停止對該接口供電，自動進入節能模式；支持 EEE節能功能，端口如果在連續一段時間之內空閑，系統會 將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果，滿足材料環保與安全 性的歐盟 RoHS標準。

H3C S5130S-EI 系列交換機部分款型采用無風扇靜音設計，大幅度降低設備的功耗以及故障點，同時降低輻射，達到家用電器的輻 射標準，對人體無傷害。
