產品概述

H3C S5560-EI-G 系列交換機是新華三技術有限公司最新推出的 G系列以太網交換機產品，支持多種認證方式和加密技術，主機 均采用固化千兆下行萬兆上行設計，同時可以通過擴展插槽進行端口的靈活擴展。

H3C S5560-EI-G 系列支持可插拔雙電源、可插拔雙風扇結構設計。

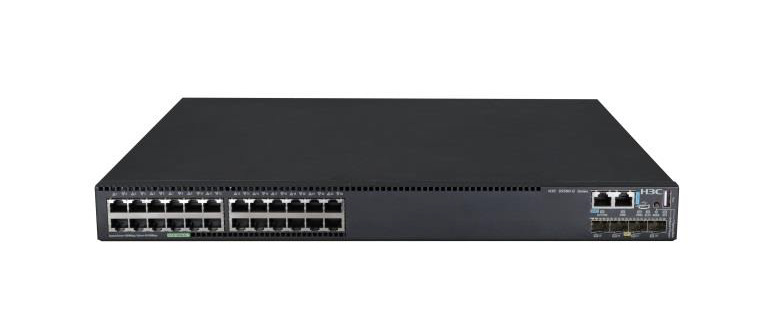

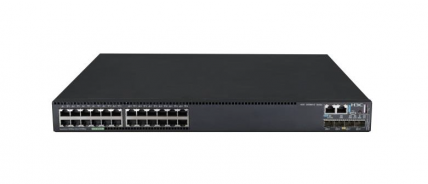

S5560-30C-EI-G

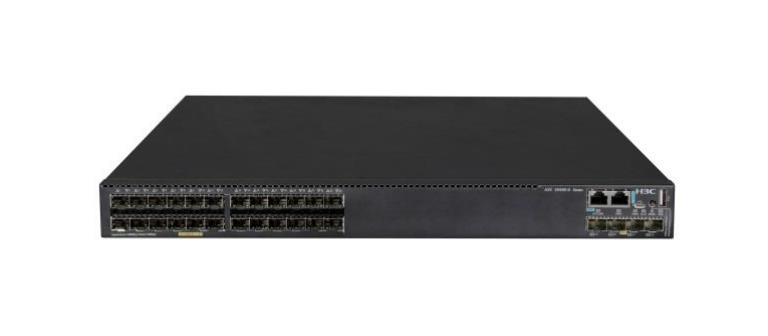

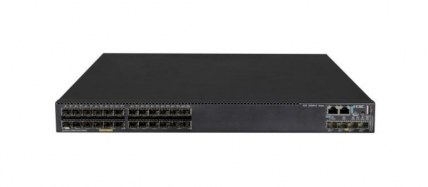

 S5560-30F-EI-G

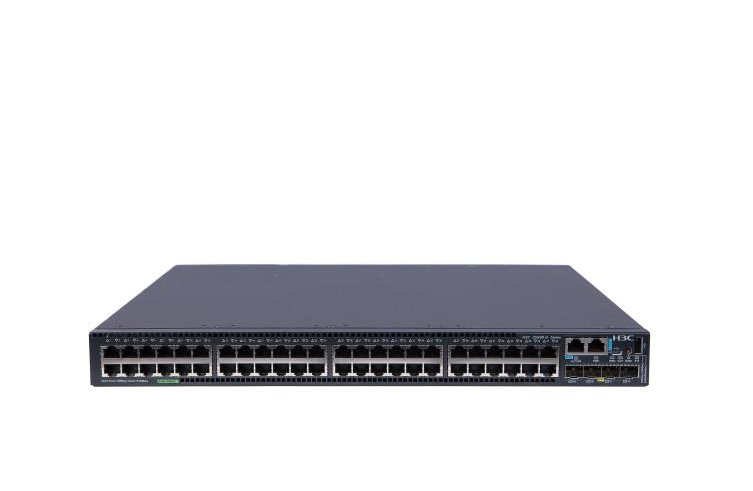

S5560-54C-EI-G

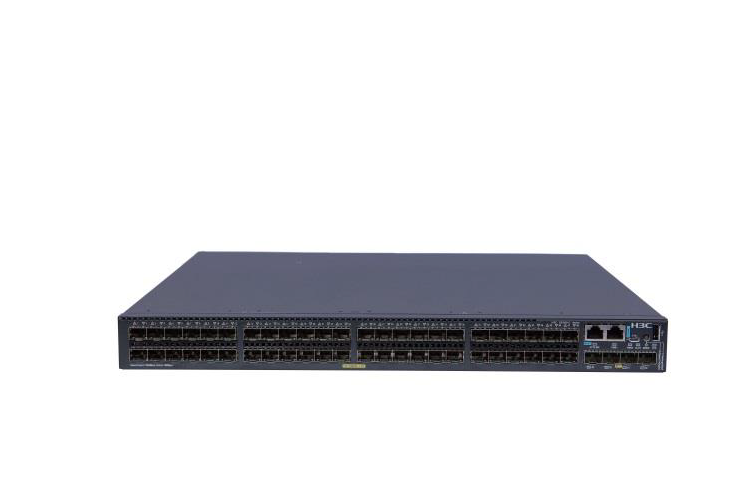

S5560-54F-EI-G

產品特點

高性能 IPv4/IPv6 業務能力

H3CS5560-EI-G 系列交換機實現基于硬件的 IPv4/IPv6 雙棧平臺，豐富的 IPv4 和 IPv6 三層路由協議、組播技術以及策略路由機 制，為用戶提供完善的 IPv4/IPv6 解決方案。

虛擬化

H3C S5560-EI-G 系列交換機支持 IRF2技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可 以將這多臺設備看成一臺單一設備進行管理和使用。虛擬化可以為用戶帶來以下好處：

簡化管理  虛擬化架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務  虛擬化形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化 了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展  可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開虛擬化架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠     虛擬化的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，虛擬化系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；虛擬化系統由多臺成員設備組成，一旦 Master 設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的 1：N備份；虛 擬化系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現 1：N的協議可靠性。

高性能     對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而虛擬化系統的性能和端口密度是虛擬化內部所有設備性能和端口數量的總和。因此，虛擬化技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅 度提高了設備的性能。

SDN（軟件定義網絡）

軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術 Openflow 通過將網絡的控制層和 數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提 供了良好的網絡平臺。

S5560-EI-G 系列交換機支持大規格流表，配合 H3C SDN controller 可輕松實現大規模二層架構組網并為現有網絡提供了快速添 加用戶的功能；在大幅簡化網絡管理的難度的同時可顯著降低網絡維護的成本。

完備的安全控制策略

H3C S5560-EI-G 系列交換機支持 EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網 絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控， 使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威 脅的整體防御能力。

H3C S5560-EI-G 系列交換機支持集中式 MAC地址認證、802.1x認證、PORTAL 認證，支持用戶帳號、IP、MAC、VLAN、端口 等用戶標識元素的動態或靜態綁定，同時實現用戶策略（VLAN、QoS、ACL）的動態下發；支持配合 H3C公司的 iMC 系統對在 線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

H3C S5560-EI-G 系列交換機提供增強的 ACL控制邏輯，并且支持基于 VLAN 的ACL下發，在簡化用戶配置過程的同時，避免了 ACL資源的浪費。另外，S5560-EI-G 系列還將支持單播反向路徑查找技術（uRPF），原理是當設備的一個接口上收到一個數據包 時，會反向查找路徑來驗證是否存在從該接收接口到包中制定的源地址之間的路由，即驗證了其真實性，如果不存在就將數據包丟 棄，這樣我們就可以有效杜絕網絡中日益泛濫的源地址欺騙。

多重可靠性保護

S5560-EI-G 系列交換機具備設備級和鏈路級的多重可靠性保護。

S5560-EI-G系列交換機，支持可插拔交、直雙電源模塊、以及可插拔雙風扇可靠性設計，可以根據實際環境的需要靈活配置交流 或直流電源模塊，此外整機還支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，這些設計使設備具備 了更高的可靠性。

除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括 LACP/STP/RSTP/MSTP/Smart Link/RRPP 快速環網保護 機制等保護協議，支持 IRF2 智能彈性架構，支持 1：N冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性， 當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展

豐富的 QoS 策略

H3C S5560-EI-G 系列交換機支持支持 L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 端口號、協議類型、VLAN 的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行 設置，支持 SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR、WFQ、WDRR 五種模式。支持 CAR（Committed Access Rate）功能。支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口， 以進行網絡檢測和故障排除。

出色的管理性

H3C S5560-EI-G 系列交換機支持豐富的管理接口，例如 Console 口、帶外網管口，支持 SNMPv1/v2/v3（Simple Network Management Protocol），可支持 Open View 等通用網管平臺以及 iMC 智能管理中心。支持 CLI 命令行，Web網管，Netconf， TELNET，使設備管理更方便，并且支持 SSH2.0等加密方式，使得管理更加安全。

H3C S5560-EI-G 系列交換機支持 SPAN/RSPAN 鏡像和多個鏡像觀察端口，可以對網絡流量進行分析以采取相應管理維護措施， 使原本不可見的網絡業務應用流量變得一目了然，可以為用戶提供多種網流分析報表，幫助用戶及時優化網絡結構，調整資源部署。

豐富的 TAP 分流功能

H3C S5560-EI-G 系列交換機支持 TAP功能，可實現流量的負載均衡、N:M的流量鏡像、報文頭識別及報文信息修改，可對流量 進行識別及處理，匹配 ACL策略等

可信計算

H3C S5560-EI-G 系列交換機內置 TCM/TPM2.0接口，可通過可信模塊的 RSA 公共和私有密鑰對加密算法方式，實現交互協議加 密認證、安全密碼控制保證數據存儲及轉發可控，網絡內容防篡改等功能，保證網絡安全。
